品牌：	华光/欣久	加工定制：	是
传感器：	插入式	口径：	Dn250-1000
类型：	流体振荡流量计	机构原理：	动量式流量计
测量介质：	液体	测量精度：	1%以上
测量原理：	力学原理	测量范围：	80～38200m3/h
公称通径：	Dn250-1000	工作压力：	－40～+250℃
工作温度：	2.5mpa	型号：	Hglucb(sure1022)
规格：	Dn250-1000	商标：	华光/欣久
包装：	箱装	产量：	39999

安徽插入式涡街流量计兴旺厂家ㄒ插入式涡街流量计念叨价格湖南湘西

华光欢迎您！（咨询、选型、报价、订购）请直击公司首页，您的需求就是我们的追求，华光一贯坚持，质量第一，人才第一，服务第一，零缺陷产品才是硬道理。（咨询、选型、报价、订购）服务热线：0550-7514987，15856658086

简介

一、概 述

? HGLUCB(Sure1022)型插入式涡街流量传感器可广泛的适用于各种行业大口径气体、液体、蒸汽流量计量，也可测量含有微小颗粒、杂质的混浊液体，并可作为流量变送器用于自动控制系统中。

? HGLUCB 型插入式涡街流量传感器防爆型，符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定，防爆标志为ExdIIBT6。

二、工作原理

? 按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法)，采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号。

三、仪表特点与用途

? 可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）；

? 采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；

? 压力损失小，量程范围宽，范围度达1:25；

? 无可动部件，长期稳定，结构简单便于安装和维护；

? 可测介质温度达+250℃。

四、技术参数
基本参数

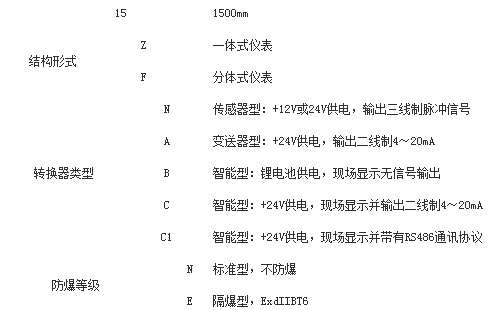

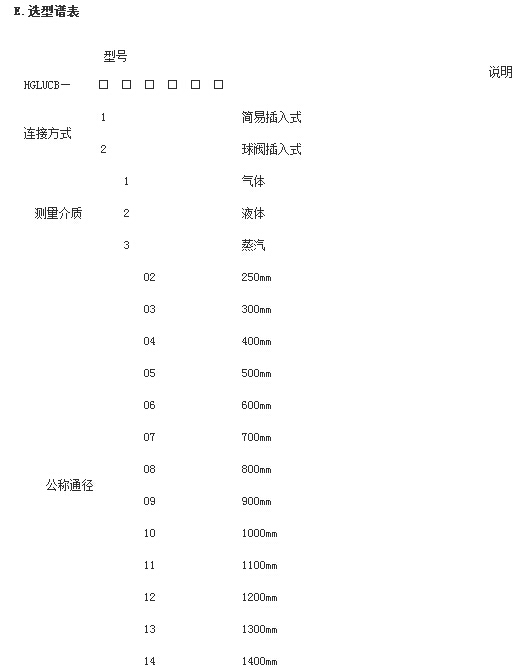

五、选型表

A.点击查看：一般液体和气体适用流量范围

?

表1

* * 液体使用流量范围的测试条件是常温水（t=20°C，ρ=1000Kg/m3）。气体使用测量范围的测试条件是常温常压的空气 （t=20°C，P=101.325Kpa，ρ=1.205 Kg/m3）
B.已知标准状态下的体积流量换算成工况下的体积流量 一般气体的计量单位常用标准状态体积计量单位，即标准立方米/小时（Nm3/h），简称“标方”。按以下公式先将标准状态体积 流量换算成工况状态体积流量，即 立方米/小时 （m3/h）然后再与表2适用流量范围进行比较。

式中：Q工：被测介质工况状态下的体积流量。（m3/h） Q标：被测介质标况状态下的体积流量。（Nm3/h，20℃，0.1013MPa绝对压力下） T标：被测介质工况状态下的介质温度。(293.15K) P工：被测介质工况状态下的介质压力，表压。(MPa)
